När globala leveranser av vikbara smartphones fortsätter att öka,Vik-serien LCD-skärmarhar blivit ett av de mest tekniskt krävande segmenten på eftermarknaden för hemelektronik. Till skillnad från standardiserade processer för traditionella platta skärmar, erbjuder flexibla skärmar unika utmaningar i fysisk struktur, elektriska egenskaper och fellägen, vilket kräver specialiserad kapacitet i testning, gradering och renovering.
Enligt IDC-data översteg globala leveranser av vikbara smartphones 22 miljoner enheter 2025, med en kumulativ installerad bas som översteg 50 miljoner enheter. Samsung har cirka 65 % av denna marknad, vilket gör dess Fold-serie till den största källan till eftermarknadsreparationsefterfrågan på Fold-seriens LCD-skärmar. Branschforskning indikerar en skärmrelaterad felfrekvens på 7–9 % inom 12 månader efter användning på hopfällbara enheter, betydligt högre än frekvensen på 3–5 % för traditionella flaggskeppstelefoner av bartyp. Böjliga kabelbrott i gångjärnsområdet, flexibel substratdelaminering och beröringssensorfel rankas som de tre bästa fellägena. Officiella ersättningskostnader för nya vikbara skärmenheter varierar vanligtvis från 200 till 400, med väntetider på 5-10 arbetsdagar. Denna verklighet har påskyndat mognaden av professionella återställnings- och renoveringskanaler för Fold-seriens LCD-skärmar.

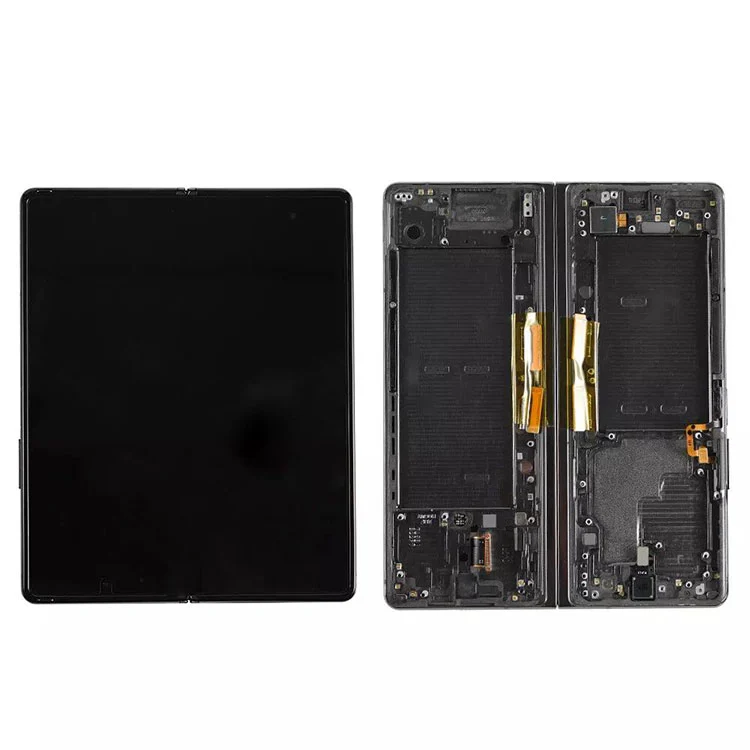

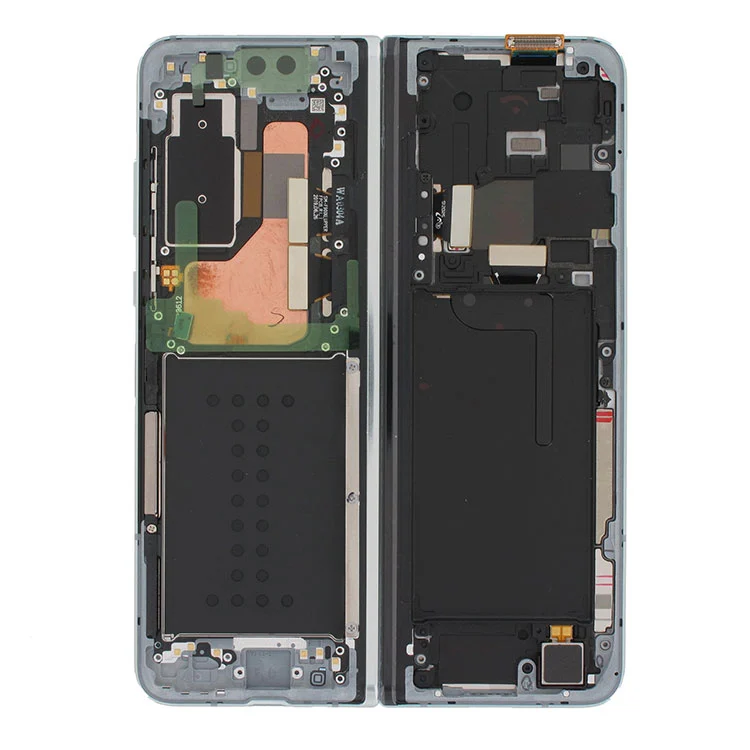

Följande tabell presenterar modellidentifierare och viktiga tekniska specifikationer för Fold-seriens LCD-skärmar som för närvarande finns tillgängliga på eftermarknaden:
| Produktmodell | Kompatibel enhet | Paneltyp | Huvuddisplaystorlek | Upplösning | Uppdateringshastighet | Drivrutinen IC |
|---|---|---|---|---|---|---|
| Vik 6 LCD | Galaxy Z Fold6 | Dynamisk AMOLED 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Vik 5 LCD | Galaxy Z Fold5 | Dynamisk AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Vik 4 LCD | Galaxy Z Fold4 | Dynamisk AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Vik 3 LCD | Galaxy Z Fold3 | Dynamisk AMOLED | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| Vik 2 LCD | Galaxy Z Fold2 | Dynamisk AMOLED | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Vik LCD | Galaxy Fold (1:a generationen) | Dynamisk AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Anmärkning om kompatibilitet:Anslutningsstift och flexkabeltilldelningar skiljer sig mellan generationerna. Ersättning över flera generationer stöds inte.
Ur ett ingenjörsperspektiv, misslyckanden iVik-serien LCD-skärmarfölja identifierbara fysiska mönster snarare än slumpmässig fördelning.
Gångjärnsområde Metal Spår Trötthetsbrott
Metallspår i flera lager (datalinjer, skanningslinjer, kraftledningar) under den flexibla OLED-panelen upplever cyklisk böjspänning under upprepad vikning. Laboratoriedata visar att medan Samsung betygsätter dessa skärmar för 200 000 gånger, ger verklig användning med gångjärnstoleranser och damminträngning mikrosprickor i vissa prover efter 80 000-100 000 cykler. Elektrisk testning avslöjar en eller flera vertikala linjer (ljusa eller mörka), som indikerar öppna eller kortslutningar. Denna typ av fel kan åtgärdas genom precisionsbindningsutrustning, lokalisering av brottpunkter under 100x förstoring och återupprättande av elektriska anslutningar med anisotropisk ledande film (ACF) med termokompressionsbindning.
Flexibel substratdelaminering som resulterar i beröringsförlust
Beröringssensorskiktet på vikbara skärmar använder vanligtvis silver nanotråd eller metallnätmaterial belagda på ett flexibelt polyimidsubstrat. Långvarig vikning kan orsaka lokal separation mellan substratet och täckglasets optiska limskikt, vilket resulterar i avbrott i beröringssignalen. Det typiska symtomet är ett 2-3 cm brett band över mitten av skärmen utan beröringssvar. Detta kräver renrumsmiljörengöring och omlaminering med högtransmittans optiskt lim med vakuumlimningsutrustning. Färre än 12-15 % av reparationsanläggningarna kan konsekvent ta itu med detta problem.
Fullständigt fel på drivrutinen IC eller flexkabel
Vissa LCD-skärmar i Fold-serien verkar fysiskt oskadade men visar ingen visning. Felisoleringstestning identifierar vanligtvis antingen en misslyckad drivrutin-IC eller en trasig lång flexkabel som löper genom gångjärnsområdet, vilket representerar den mekaniska svaga punkten i signalvägen. Efter att ha lokaliserat det defekta segmentet med hjälp av diagnoskort, kan flexkabeln bytas ut eller drivrutinens IC återställas. Denna reparationstyp har den lägsta kostnaden bland de tre stora felkategorierna, med en framgångsfrekvens på över 85 %.
Betygsstandard i fem nivåer

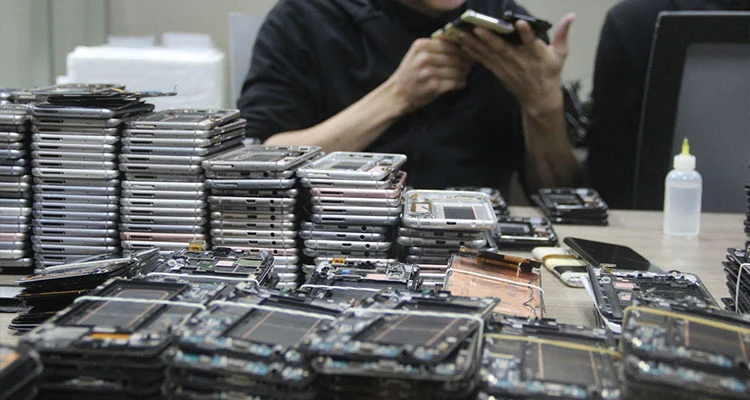

Professionella återställningsoperationer har etablerat ett förfinat graderingssystem för bearbetning av Fold-seriens LCD-skärmar:
| Kvalitet | Definition | Elektrisk teststandard | Dispositionsväg |
|---|---|---|---|
| A | Fullt fungerande bra enhet | Beröringsavvikelse <1,5 mm över hela området, enhetlig ljusstyrka >85 %, inga skärmdefekter | Direkt återcirkulation |
| B | Smärre kosmetiska defekter | Full funktionalitet, mindre polarisatorrepor eller ramslitage tillåts | Rensad, nedgraderad cirkulation |
| C | Reparerbart funktionsfel | Flexfraktur, IC-fel eller anomali på drivkortet, men panelen och beröringsskiktet är intakta | Gå in i limnings-/relamineringsprocess |
| D | Ej reparerbart funktionsfel | Panelvätskeläckage, OLED-inbränning eller fysisk brott på underlaget | Demontera för delar på komponentnivå |
| E | Komplett 报废 | Genomgående strukturskada över flera lager | Materialåtervinning |
Branschdata från faktiska återhämtningskörningar visar att bland de insamlade LCD-skärmarna i Fold-serien står klass A och B tillsammans för 18–22 %, klass C står för 35–40 % och klasserna D och E utgör resten. Mer än hälften av misslyckade skärmar har ett värde för återanvändning eller komponentåterställning, vilket är betydligt högre än återanvändningsgraden på cirka 30 % för traditionella platta LCD-skärmar.
Noggrann gradering av Fold-seriens LCD-skärmar kräver en dedikerad matris för testutrustning:
| Testkategori | Utrustning | Nyckelspecifikationer | Testobjekt |
|---|---|---|---|
| Elektrisk | Display Tester | MIPI-protokollstöd, 3,3V-5,5V justerbart | Gråskala, solid färg, gradientmönster |
| Elektrisk | Tryck på Test Board | 126-punkts matrisskanning, ±0,5 mm noggrannhet | Detektering av dödzon, avdriftsmätning |
| Elektrisk | Åldrande Rack | 72 timmar, 25°C-45°C cykel | Screening för latent fel |
| Optisk | Ljusöverföringsbord | 5000-8000 Lux justerbar | Vätskeläckage, klämskador, polarisatorbubblor |
| Optisk | Skrynkdjupsmätare | Laserförskjutningssensor, ±0,01 mm precision | Fysisk veckdjupsmätning |
| Visuell | Mikroskop | 100-200x förstoring | Guldfingeroxidation, mikrosprickor |
| Pålitlighet | Temperatur/fuktkammare | 60°C / 90% RH | Stabilitetsvalidering efter reparation |
| Pålitlighet | Viktestare | 15-20 cykler/minut, programmerbar vinkel | Böj livsprovtagning |
Analys av återställda skärmar i Samsung Fold-serien avslöjar olika fellägesfördelningar över generationer:
| Skärmmodell | Flexfraktur | Tryck på Delaminering | IC/flexkabel | Andra | Total reparationsgrad |
|---|---|---|---|---|---|
| Vik 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Vik 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Vik 4 LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| Vik 3 LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Vik 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Vik LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Nyare generationer Fold 6 och Fold 5 visar något förbättrad flexkabeldesign med lägre brottfrekvens jämfört med Fold 3. Första generationens Fold-skärmar har högre felfrekvens för drivrutin-IC men är i allmänhet lättare att reparera, vilket resulterar i den högsta totala reparerbarheten bland alla generationer.
Följande är referensprisintervall för Fold-seriens LCD-skärmar efter kvalitet i B2B-distribution (USD per enhet, marknadsdata Q1 2026):
| Skärmmodell | Betyg A | Betyg B | Betyg C (reparerad) | Betyg D (delar) |
|---|---|---|---|---|
| Vik 6 LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| Vik 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| Vik 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Vik 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Vik 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Vik LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Prisanmärkningar:Klass A-enheter passar reparationskanaler som kräver premiumkvalitet. Klass C reparerade enheter (efter-bondning eller polarisatorbyte) erbjuder full funktionalitet för priskänsliga köpare. Klass D-delar tillhandahåller flexkablar, drivrutiner IC:er och polarisatorer för reparationer på komponentnivå.
För alla sexVik-serien LCD-skärmar(Vik 6 / Vik 5 / Vik 4 / Vik 3 / Vik 2 / Vik LCD), stabil leverans av full kvalitet finns tillgänglig inklusive:
Alla försändelser genomgår displaytestning, pekskanning i full yta och visuell gradering med testrapporter.
